GDQ型气动高真空挡板阀(带波纹管密封)

产品名称：GDQ型气动高真空挡板阀(带波纹管密封)
产品型号：GDQ型
产品口径：DN10-800mm
产品压力：负压
产品材质：碳钢，不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产GDQ型气动高真空挡板阀(带波纹管密封)，可提供GDQ型气动高真空挡板阀(带波纹管密封)价格，GDQ型气动高真空挡板阀(带波纹管密封)说明书，GDQ型气动高真空挡板阀(带波纹管密封)实物图，GDQ型气动高真空挡板阀(带波纹管密封)结构图，GDQ型气动高真空挡板阀(带波纹管密封)外形尺寸，GDQ型气动高真空挡板阀(带波纹管密封)执行标准，GDQ型气动高真空挡板阀(带波纹管密封)工作原理，GDQ型气动高真空挡板阀(带波纹管密封)作用特点。

GDQ型气动高真空挡板阀是用压缩空气为动力，通过电磁转向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。GDQ-j型为角通型式，GDQ-s型为带预抽口的三通型式。适于工作介质为空气及非腐蚀性气体。

GDQ型气动高真空挡板阀(带波纹管密封)主要技术性能：

适用范围(Pa)	10⁵～1.3x10^-6
阀门漏率(Pa.L/S)	≤1.3x10^-7
介质温度（℃）	-30～+150（密封材料为氟橡胶）
气源压力（MPa）	0.4～0.8
法兰标准	GB4982
安装位置	DN<300任意，DN≥300垂直
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：不带反馈信号特殊指定：磁性开关DC/AC5～240V

GDQ型气动高真空挡板阀(带波纹管密封)连接及外形尺寸：

型号	通径(DN)	ΦD	ΦB	H	A	法兰标准
GDQ-J10(b)/KF	10	30	12.2	180	30	GB4982
GDQ-J16(b)/KF	16	30	17.2	180	40	GB4982
GDQ-J25(b)/KF	25	40	26.2	200	50	GB4982
GDQ-J40(b)/KF	40	55	41.2	210	65	GB4982
GDQ-J50(b)/KF	50	75	52.2	276	70	/

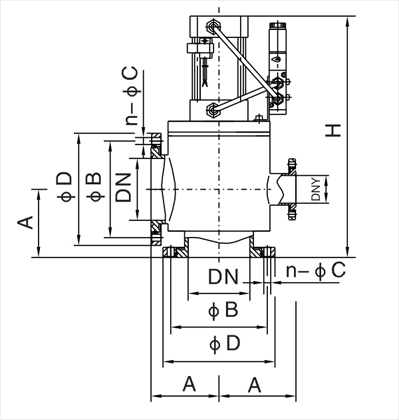

GDQ型气动高真空挡板阀(带波纹管密封)活套法兰连接及外形尺寸：

型号	通径(DN)	ΦD	ΦB	H	A	n-ΦC	DNy(预抽口)	法兰标准
GDQ-J50(b)	50	110	90	276	70	4-Φ9	/	GB/T6070
GDQ-J63(b)	63	130	110	283	88	4-Φ9	/	GB/T6070
GDQ-J80(b)	80	145	125	314	88	8-Φ9	/	GB/T6070
GDQ-J100(b)	100	165	145	338	108	8-Φ9	/	GB/T6070
GDQ-J125(b)	125	200	175	424	128	8-Φ11	/	GB/T6070
GDQ-J(S)150(b)	150	220	195	482	138	8-Φ11	DN40(GB4982)	JB919
GDQ-J(S)160(b)	160	225	200	482	138	8-Φ11	DN40(GB4982)	GB/T6070
GDQ-J(S)200(b)	200	285	260	620	200	12-Φ11	DN50(GB/T6070)	GB/T6070
GDQ-J(S)250(b)	250	335	310	655	208	12-Φ11	DN50(GB/T6070)	GB/T6070
GDQ-J(S)300(b)	300	380	350	783	250	8-Φ14	DN80(GB/T6070)	JB919
GDQ-J(S)320(b)	320	425	395	789	250	12-Φ14	DN80(GB/T6070)	GB/T6070
GDQ-J(S)400(b)	400	510	480	1210	330	16-Φ14	DN100(GB/T6070)	GB/T6070
①GDQ-J(S)400(b)	400	500	465	1210	330	16-Φ14	DN100(GB/T6070)	JB919
GDQ-J(S)500(b)	500	610	580	1280	360	16-Φ14	DN125(GB/T6070)	GB/T6070
GDQ-J(S)600(b)	600	710	670	1512	450	12-Φ21	DN160(GB/T6070)	JB919
GDQ-J(S)630(b)	630	750	720	1512	450	20-Φ14	DN160(GB/T6070)	GB/T6070
GDQ-J(S)800(b)	800	920	890	1900	520	24-Φ14	DN200(GB/T6070)	GB/T6070
