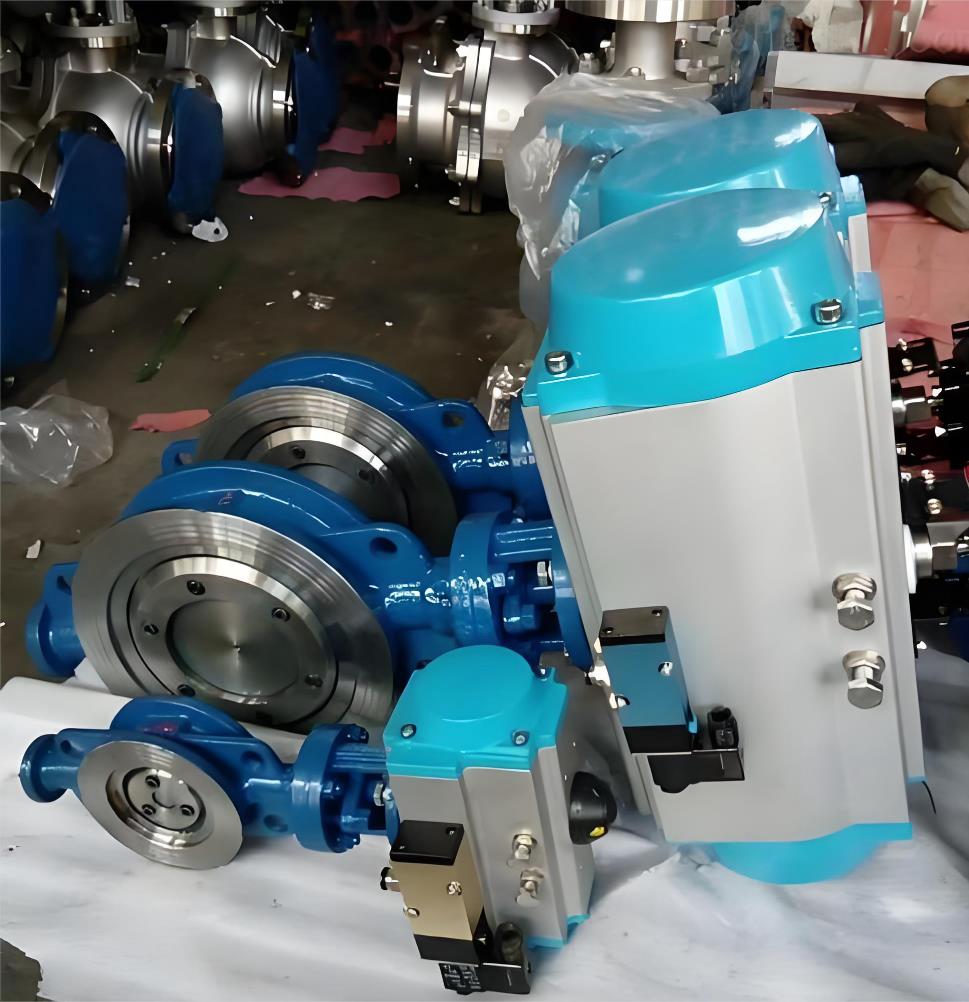

产品名称: 气动硬密封蝶阀
产品型号: D673H/D643H
产品口径: DN50-2000mm
产品压力: 1-4MPa
产品材质: 铸钢、不锈钢
联系电话: 021-51061127
联系传真:
Email: fashengfamen@126.com
联系人: 陈云非
联系手机: 18217570461
QQ: 203398752
公司名: 上海阀盛阀门制造有限公司
帐号:  03416900040048386
开户行:  农行上海水清南路支行
售后承诺: 质保一年,质量三包:包修、包换、包退。
  详细介绍:
气动硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构,可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

气动硬密封蝶阀特点

由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

气动硬密封蝶阀采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
 D73H/D373H/D673H/D973H-(6、10)C、P、R、V系列对夹式金属硬密封蝶阀

公称
通径
DN
外形尺寸
连接尺寸
L
H
D73H/D373H/D673H/D973H
 PN0.6MPa
 PN1.0MPa
H1
A1
B1
D1
Z-d
D1
Z-d
50
43
112
350
180
200
110
4-14
125
4-18
65
46
115
370
180
200
130
4-14
145
4-18
80
64
120
380
180
200
150
4-18
160
8-18
100
64
138
420
180
200
170
8-18
180
8-18
125
70
164
460
180
200
200
8-18
210
8-18
150
76
175
555
270
280
225
8-18
240
8-22
200
89
208
605
270
280
280
12-18
295
8-22
250
114
243
680
270
280
335
12-22
350
12-22
300
114
283
800
380
420
395
12-22
400
12-22
350
127
310
835
380
420
445
16-22
460
16-22
400
140
340
915
450
470
495
16-22
515
16-26
450
152
380
960
480
490
550
16-22
565
20-26
500
152
410
1020
480
490
600
20-22
620
20-26
600
178
470
1225
480
490
705
20-26
725
20-30
700
229
550
1355
640
660
810
24-26
840
24-30
800
241
640
1470
640
660
902
24-30
950
24-33
900
241
710
1545
750
860
1020
24-30
1050
28-33
1000
300
770
1795
850
900
1120
28-30
1160
28-36
1200
360
890
1965
850
900
1340
32-33
1380
32-39

D73H/D373H/D673H/D973H-(16、25)C、P、R、V系列对夹式金属硬密封蝶阀

公称
通径
DN
外形尺寸
连接尺寸
L
H
D73H/D373H/D673H/D973H
 PN1.6MPa
 PN2.5MPa
H1
A1
B1
D1
Z-d
D1
Z-d
50
43
112
350
180
200
125
4-18
125
4-18
65
46
115
370
180
200
145
4-18
145
8-18
80
49
120
380
180
200
160
8-18
160
8-18
100
56
138
420
180
200
180
8-18
190
8-22
125
64
164
460
180
200
210
8-18
220
8-26
150
70
175
555
270
280
240
8-22
250
8-26
200
71
208
605
270
280
295
12-22
310
12-26
250
76
243
680
270
280
335
12-26
370
12-30
300
83
283
825
380
420
410
12-26
430
16-30
350
92
310
900
380
420
470
16-26
490
16-33
400
102
340
980
450
470
525
16-30
550
16-36
450
114
380
1030
480
490
585
20-30
600
20-36
500
127
410
1105
480
490
650
20-33
660
20-36
600
154
470
1310
480
490
770
20-36
770
20-39
700
165
550
1435
640
660
840
24-36
875
24-42
800
190
640
1605
640
660
950
24-39
990
24-48
900
203
710
1745
750
860
1050
28-39
1090
28-48
1000
216
770
1885
850
900
1170
28-42
1210
28-56
1200
254
890
2105
850
900
1390
32-48
1420
32-56

D73H/D373H/D673H/D973H-(40)C、P、R、V系列对夹式金属硬密封蝶阀

公称
通径
DN
外形尺寸
连接尺寸
L
H
D73H/D373H/D673H/D973H
PN4.OMPa
H1
A1
B1
D1
Z-d
50
43
112
350
180
200
125
4-18
65
46
115
370
180
200
145
8-18
80
49
120
380
180
200
160
8-18
100
56
138
420
180
200
190
8-22
125
64
164
460
180
200
220
8-26
150
70
175
555
270
280
250
8-26
200
71
208
605
270
280
320
12-30
250
76
243
680
270
280
385
12-33
300
83
283
825
380
420
450
16-33
350
92
310
900
380
420
510
16-36
400
102
340
980
450
470
585
16-39
450
114
380
1030
480
490
610
20-39
500
127
410
1105
480
490
670
20-42

D43H/D343H/D643H/D943H-(6、10)C、P、R、V系列法兰式多层次金属硬密封蝶阀

公称
通径
DN
外形尺寸
连接尺寸
L
H
D43H/D343H/D643H/D943H
 PN0.6MPa
 PN1.0MPa
H3
A3
B3
D
D1
Z-d
D
D1
Z-d
50
108
150
112
530
250
255
140
110
4-14
165
125
4-18
65
112
170
115
530
250
255
160
130
4-14
185
145
4-18
80
114
180
120
565
250
255
190
150
4-18
200
160
8-18
100
127
190
138
600
250
255
210
170
4-18
220
180
8-18
125
140
200
164
640
250
255
240
200
8-18
250
210
8-18
150
140
210
175
705
300
315
265
225
8-18
285
240
8-22
200
152
230
208
775
300
315
320
280
8-18
340
295
8-22
250
165
250
243
945
300
315
375
335
12-18
395
350
12-22
300
178
270
283
1070
300
315
440
395
12-22
445
400
12-22
350
190
290
310
1140
300
315
490
445
12-22
505
460
16-22
400
216
310
340
1210
300
315
540
495
16-22
565
515
16-26
450
222
330
380
1335
575
714
595
550
16-22
615
565
20-26
500
229
350
410
1415
575
714
645
600
20-22
670
620
20-26
600
267
390
470
1605
656
810
755
705
20-26
780
725
20-30
700
292
430
550
1844
656
810
860
810
24-26
895
840
24-30
800
318
470
640
2040
656
810
975
920
24-30
1015
950
24-33
900
330
510
710
2255
785
863
1075
1020
24-30
1115
1050
28-33
1000
410
550
770
2380
785
863
1175
1120
28-30
1230
1160
28-36
1200
470
630
890
2640
785
863
1405
1340
32-33
1455
1380
32-39
1400
530
710
920
2886


1630
1560
36-36
1675
1590
36-42
1600
600
790
1085
3156


1820
1760
40-36
1915
1820
40-48
1800
670
870
1230
3421


2045
1970
44-39
2115
2020
44-48
2000
760
950
1350
3685


2265
2180
48-42
2325
2230
48-48
