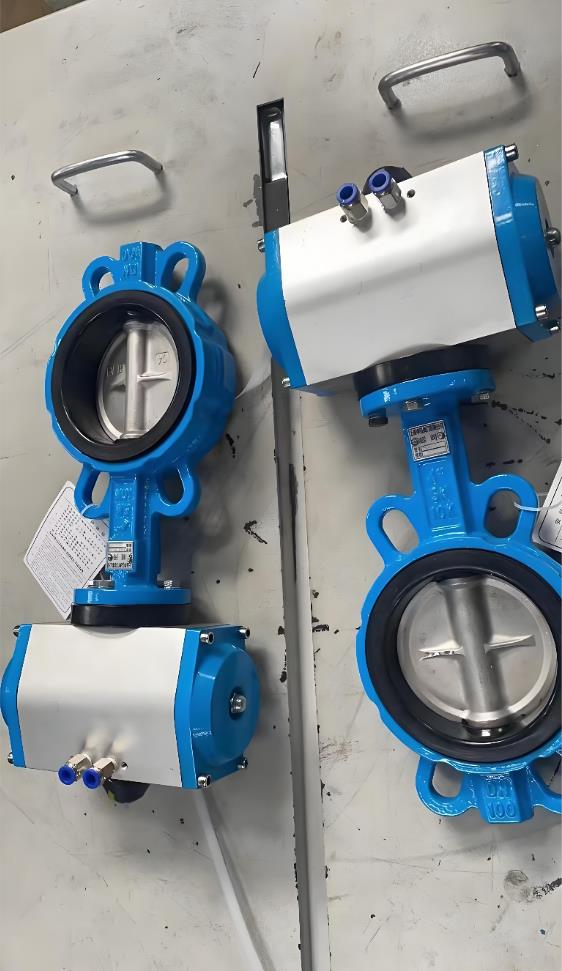

气动软密封蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动软密封蝶阀主要技术参数
|
公称通径 |
DN（mm） |
50～800 |
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|
零件名称 |
材料 |
|
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|
蝶板 |
铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨O |
蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
适用工作温度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
气动软密封蝶阀连接尺寸
|
公称通径
(DN) |
L |
D1 |
D |
z-φd |
H |
H0 |
A |
B |
|
50 |
43 |
125 |
165 |
4-18 |
63 |
315 |
180 |
65 |
|
65 |
46 |
145 |
185 |
4-18 |
70 |
330 |
180 |
65 |
|
80 |
46 |
160 |
200 |
8-18 |
83 |
390 |
245 |
72 |
|
100 |
52 |
180 |
220 |
8-18 |
105 |
431 |
245 |
72 |
|
125 |
56 |
210 |
250 |
8-18 |
115 |
455 |
245 |
72 |
|
150 |
56 |
240 |
285 |
8-22 |
137 |
626 |
355 |
93 |
|
200 |
60 |
295 |
340 |
8-22 |
164 |
720 |
350 |
93 |
|
250 |
68 |
350 |
395 |
12-22 |
206 |
800 |
550 |
350 |
|
300 |
78 |
400 |
445 |
12-22 |
230 |
860 |
600 |
350 |
|
350 |
78 |
460 |
505 |
16-22 |
248 |
883 |
600 |
350 |
|
400 |
102 |
515 |
565 |
16-26 |
289 |
972 |
600 |
350 |
|
450 |
114 |
565 |
615 |
20-26 |
320 |
1043 |
750 |
380 |
|
500 |
127 |
620 |
670 |
20-26 |
343 |
1098 |
750 |
380 |
|
600 |
154 |
725 |
780 |
20-30 |
413 |
1236 |
750 |
380 |
|
700 |
165 |
840 |
895 |
24-30 |
478 |
1431 |
750 |
380 |
|
800 |
190 |
950 |
1015 |
24-33 |
525 |
1488 |
750 |
380 |
