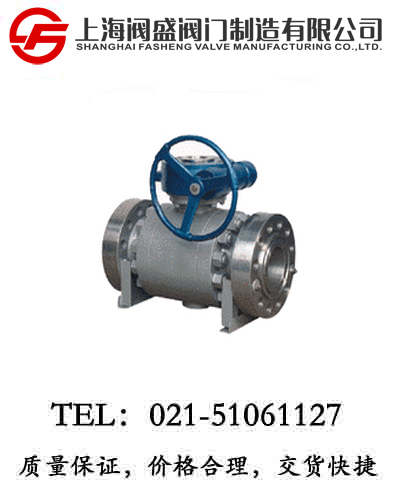

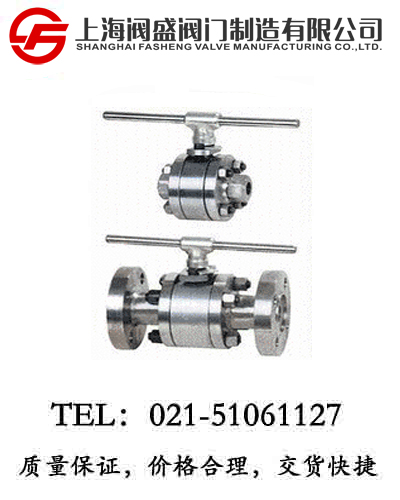

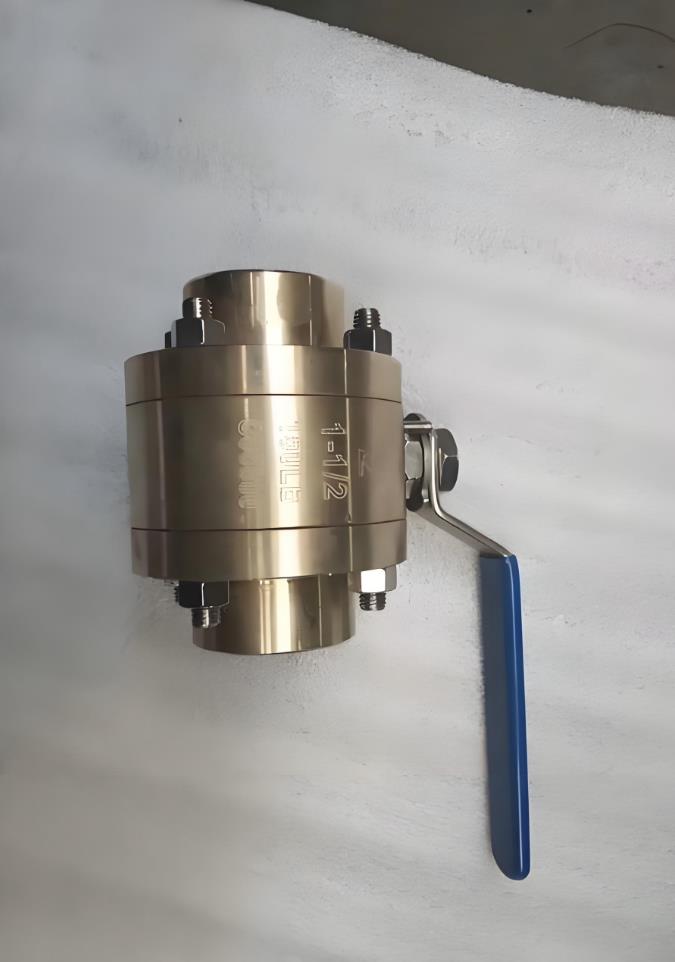

焊接锻钢球阀与普通球阀在阀门设计结构上比较，具有防火结构、密封紧急救护、防静电、阻塞与排泄等功能。大口径固定球阀的相对连动部（阀座和阀杆轴承）由于采用了认摩擦系数小的特氟龙，因而操作扭距小、从而更加灵活。阀体壁后根据高压容器的安全法规进行设计，对承受外力抗弯曲等符合API6D规定。阀座具有单密封和双密封两种结构，单密封具有自动泄压机能，双密封则由阀体上附加的安全泄压。
焊接锻钢球阀PN16.0MPa主要连接尺寸及重量 单位：mm
|
型号 |
公称压力 |
尺寸（mm) |
|
L |
L1 |
D |
D1 |
H |
L0 |
|
Q61F/N-160
Q661F/N-160 |
10 |
150 |
60 |
90 |
18 |
58 |
220 |
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|
25 |
205 |
95 |
115 |
36 |
80 |
250 |
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
|
型号 |
公称压力 |
气动装置
|
尺寸（mm) |
|
L |
L1 |
D |
D1 |
H |
L0 |
|
Q61F/N-160
Q661F/N-320 |
10 |
QD60 |
150 |
60 |
90 |
18 |
58 |
220 |
|
15 |
QD100 |
170 |
70 |
100 |
23 |
62 |
220 |
|
20 |
QD100 |
191 |
81 |
110 |
29 |
75 |
250 |
|
25 |
QD100 |
205 |
95 |
115 |
36 |
80 |
250 |
|
32 |
QD150 |
230 |
110 |
150 |
43 |
96 |
300 |
|
40 |
QD150 |
260 |
120 |
170 |
49 |
111 |
400 |
|
50 |
QD150 |
330 |
140 |
200 |
61 |
128 |
400 |
|
65 |
|
360 |
150 |
225 |
80 |
180 |
500 |
|
80 |
|
380 |
160 |
270 |
105 |
200 |
600 |
|
100 |
|
430 |
188 |
320 |
118 |
245 |
800 |
焊接锻钢球阀主要零件材料
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q61N-160/320C
Q661N-160/320C |
A105、45 |
1C18Ni9Ti12Mo9Ti |
铸铁WCB |
聚四氟乙烯PTFE
增强聚四氟乙烯VUILUK PTFE
对位聚苯PPL |
聚四氟乙烯PTFE
对位聚苯PPL |
|
硝酸类 |
Q61N-160/320P
Q661N-160/320P |
304/1C18Ni9Ti |
304/1C18Ni9Ti |
|
醋酸类 |
Q61N-160/320R
Q661N-160/320R |
316/1C18Ni9Ti12Mo2Ti |
316/1C18Ni9Ti12Mo2Ti |
