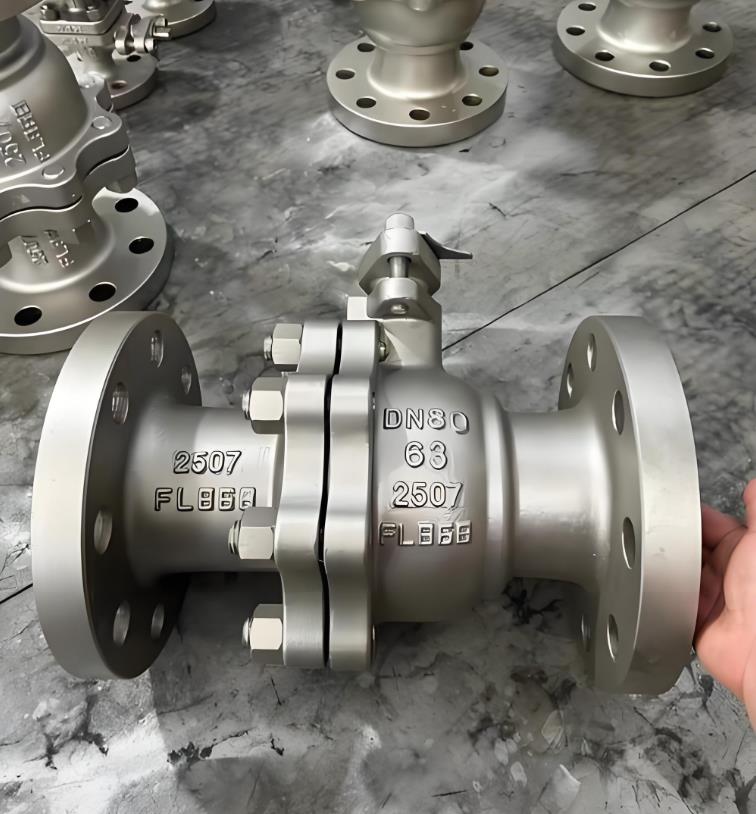

1、锻钢三片式硬密封球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、锻钢三片式硬密封球阀根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、锻钢三片式硬密封球阀采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。压力：1.6-MPa-32.0MPa

锻钢三片式Q11H型主要外形尺寸和连接尺寸

公称通径	尺寸(mm)
公称通径	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2

注:对焊和承插式结构长度与内螺纹式长度相同

锻钢三片式硬密封球阀Q41H型主要外表尺寸和连接尺寸

公称通径		尺寸(mm)
公称通径		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通径FP	缩径RP	全通径FP	缩径RP	全通径FP	缩径RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40		-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825

注：其中三段式精铸硬密封内螺纹球阀结构尺寸与软密封三片式球阀相同。
