J41F-16P常温截止阀产品规范
公称压力：1.6MPa
公称通径：65mm～200mm
适用介质：O2、N2、Ar、NG、C2H4等
适用温度：-40～+80℃
连接方式：法兰
介质流向：由阀瓣下面向上流
J41F-16P常温截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

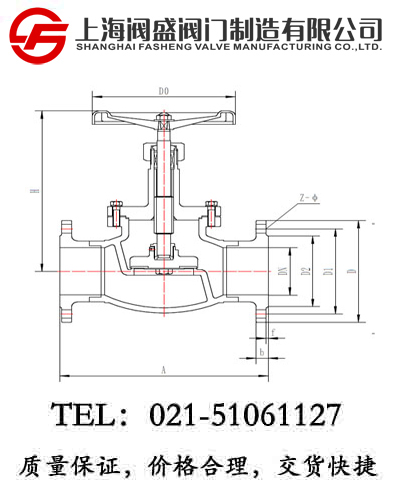

J41F-16P 常温截止阀外型尺寸与连接尺寸
|
产品型号 |
J41F-16P常温截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|
222J65AB2A4 |
65 |
290 |
292 |
260 |
180 |
145 |
120 |
8-18 |
22 |
3 |
200 |
18.4 |
|
222J80AB2A4 |
80 |
310 |
320 |
280 |
195 |
160 |
135 |
8-18 |
22 |
3 |
240 |
30.1 |
|
222J100AB2A4 |
100 |
350 |
389 |
339 |
230 |
190 |
160 |
8-23 |
24 |
3 |
280 |
40.2 |
|
222J125AB2A4 |
125 |
400 |
454 |
392 |
270 |
220 |
188 |
8-25 |
28 |
3 |
300 |
53.9 |
|
222J150AB2A4 |
150 |
480 |
493 |
418 |
300 |
250 |
218 |
8-25 |
30 |
3 |
300 |
68.3 |
|
222J200AB2A4 |
200 |
600 |
585 |
485 |
375 |
320 |
282 |
12-30 |
38 |
3 |
360 |
134.2 |
