DJ41F-25P、低温截止阀产品规范
公称压力：2.5MPa
公称通径：250mm～300mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀瓣上面向下流
DJ41F-25P、低温截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

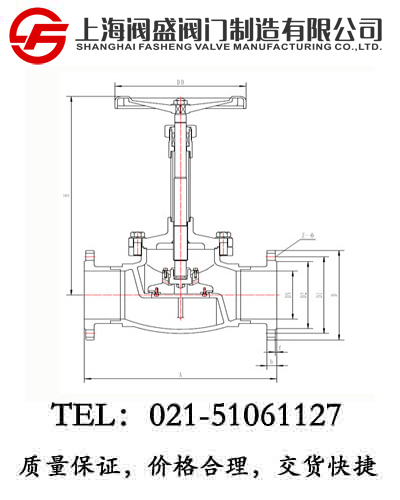

DJ41F-25P、低温截止阀外型尺寸与连接尺寸
|
产品型号 |
DJ41F-25P低温截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
H1 |
H2 |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|
322J250AB2A3 |
250 |
730 |
985 |
860 |
450 |
385 |
345 |
12-34 |
42 |
4 |
450 |
248.7 |
|
322J300AB2A3 |
300 |
850 |
1080 |
930 |
515 |
450 |
408 |
16-34 |
46 |
4 |
560 |
334.5 |
