J61F-25P常温截止阀（BW）产品规范
公称压力：2.5MPa
公称通径：10mm～50mm
适用介质：O2、N2、Ar、NG、C2H4等
适用温度：-40～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
J61F-25P常温截止阀（BW）主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

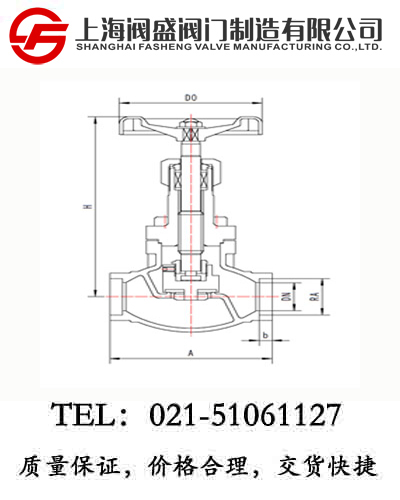

J61F-25P常温截止阀（BW）外型尺寸与连接尺寸
|
产品型号 |
J61F-25P常温截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
RA |
D0 |
|
333J10AB2A4 |
10 |
70 |
131 |
127 |
8 |
14.5 |
75 |
1.1 |
|
333J15AB2A4 |
15 |
80 |
137 |
130 |
8 |
18.5 |
75 |
1.2 |
|
333J20AB2A4 |
20 |
90 |
167 |
157 |
8 |
25.5 |
100 |
1.7 |
|
333J25AB2A4 |
25 |
100 |
172 |
160 |
8 |
32.5 |
100 |
1.9 |
|
333J32AB2A4 |
32 |
110 |
207 |
191 |
10 |
38.5 |
120 |
3.7 |
|
333J40AB2A4 |
40 |
120 |
220 |
200 |
10 |
45.5 |
120 |
3.8 |
|
333J50AB2A4 |
50 |
150 |
275 |
250 |
15 |
57.5 |
160 |
7.9 |
