DJ41F-150LB、低温长轴截止阀产品规范
公称压力：2.0MPa
公称通径：10in～12in
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀瓣上面向下流
DJ41F-150LB、低温长轴截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

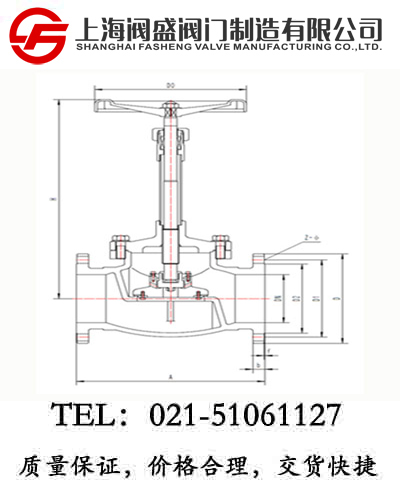

DJ41F-150LB、低温长轴截止阀外型尺寸与连接尺寸
|
产品型号 |
DJ41F-150LB低温截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(in) |
尺寸(mm) |
|
A |
H1 |
H2 |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|
A22J250AB2A3 |
10 |
622 |
985 |
860 |
406 |
362 |
324 |
12-25 |
31 |
1.6 |
450 |
248.7 |
|
A22J300AB2A3 |
12 |
698 |
1080 |
930 |
483 |
432 |
381 |
12-25 |
32 |
1.6 |
560 |
334.5 |
