DJ61F-150LB、低温长轴截止阀（SW）产品规范
公称压力：2.0MPa
公称通径：10in～12in
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：对焊
介质流向：由阀瓣上面向下流
DJ61F-150LB、低温长轴截止阀（SW）主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

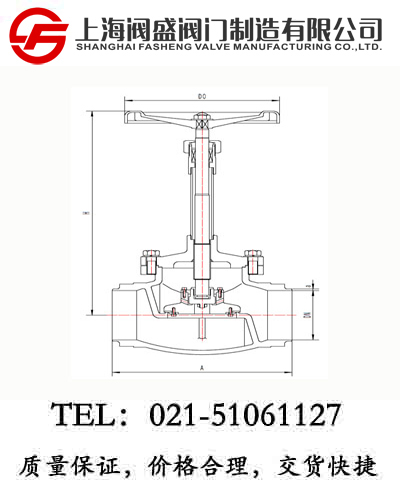

DJ61F-150LB、低温长轴截止阀（SW）外型尺寸与连接尺寸
|
产品型号 |
DJ61F-150LB低温长轴截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(in) |
尺寸(mm) |
|
A |
H1 |
H2 |
RA |
a |
D0 |
|
A11J250AB2A3 |
10 |
520 |
985 |
860 |
273 |
5.56 |
450 |
193.6 |
|
A11J300AB2A3 |
12 |
610 |
1080 |
930 |
323.9 |
6.55 |
560 |
289.8 |
