DJ61F-600LB低温长轴截止阀产品规范
公称压力：11.0MPa
公称通径：3/8in～2in
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：对焊
介质流向：由阀瓣下面向上流
DJ61F-600LB低温长轴截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

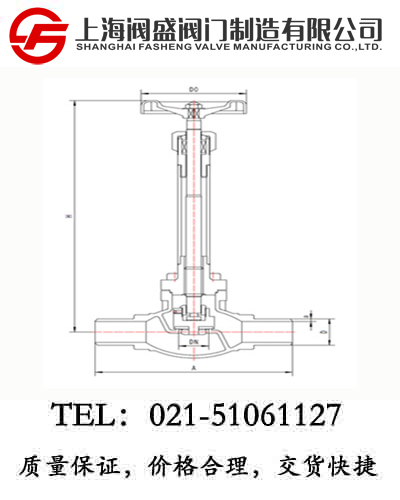

DJ61F-600LB低温长轴截止阀（SW）外型尺寸与连接尺寸
|
产品型号 |
DJ61F-600LB低温长轴截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(in) |
尺寸(mm) |
|
A |
H1 |
H2 |
D |
a |
D0 |
|
D11J10AB2A3 |
3/8 |
100 |
253 |
247 |
17.1 |
3.20 |
75 |
1.5 |
|
D11J15AB2A3 |
1/2 |
140 |
268 |
260 |
21.3 |
3.73 |
75 |
1.7 |
|
D11J20AB2A3 |
3/4 |
150 |
307 |
297 |
26.9 |
3.91 |
100 |
2.4 |
|
D11J25AB2A3 |
1 |
160 |
323 |
310 |
33.7 |
4.55 |
100 |
2.6 |
|
D11J32AB2A3 |
1-1/4 |
180 |
362 |
346 |
42.4 |
4.85 |
120 |
4.9 |
|
D11J40AB2A3 |
1-1/2 |
190 |
380 |
360 |
48.3 |
5.08 |
120 |
5.2 |
|
D11J50AB2A3 |
2 |
220 |
445 |
420 |
60.3 |
5.54 |
160 |
10.8 |
