DJ61F-40P低温长轴截止阀产品规范
公称压力：4.0MPa
公称通径：10mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
DJ61F-40P低温长轴截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

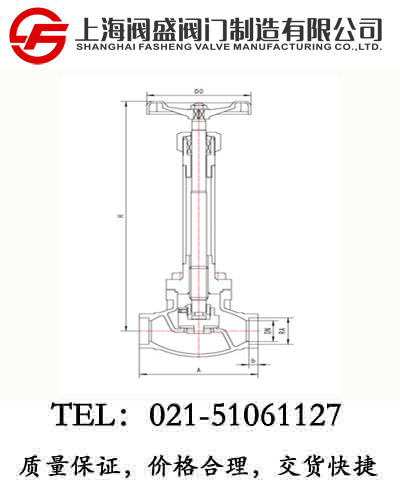

DJ61F-40P低温长轴截止阀（BW）外型尺寸与连接尺寸
|
产品型号 |
DJ61F-40P低温长轴截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
RA |
D0 |
|
433J10AB2A3 |
10 |
70 |
253 |
247 |
8 |
14.5 |
75 |
1.4 |
|
433J15AB2A3 |
15 |
80 |
268 |
260 |
8 |
18.5 |
75 |
1.6 |
|
433J20AB2A3 |
20 |
90 |
307 |
297 |
8 |
25.5 |
100 |
2.2 |
|
433J25AB2A3 |
25 |
100 |
323 |
310 |
8 |
32.5 |
100 |
2.4 |
|
433J32AB2A3 |
32 |
110 |
362 |
346 |
10 |
38.5 |
120 |
4.6 |
|
433J40AB2A3 |
40 |
120 |
380 |
360 |
10 |
45.5 |
120 |
4.8 |
|
433J50AB2A3 |
50 |
150 |
445 |
420 |
15 |
57.5 |
160 |
9.9 |
