DJ61F-300LB 低温长轴截止阀（BW）产品规范
公称压力：5.0MPa
公称通径：65mm～200mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
DJ61F-300LB 低温长轴截止阀（BW）主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

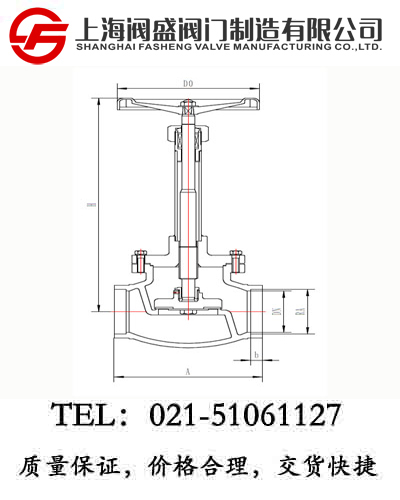

DJ61F-300LB 低温长轴截止阀（BW）外型尺寸与连接尺寸
|
产品型号 |
DJ61F-300P低温长轴截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
RA |
b |
D0 |
|
B33J65AB2A3 |
65 |
180 |
473 |
440 |
76.1 |
15 |
200 |
12.6 |
|
B33J80AB2A3 |
80 |
210 |
510 |
470 |
88.9 |
15 |
240 |
19.8 |
|
B33J100AB2A3 |
100 |
250 |
589 |
539 |
114.3 |
20 |
280 |
32.5 |
|
B33J125AB2A3 |
125 |
300 |
665 |
602 |
139.9 |
25 |
300 |
40.5 |
|
B33J150AB2A3 |
150 |
350 |
713 |
638 |
168.3 |
25 |
300 |
47.3 |
|
B33J200AB2A3 |
200 |
430 |
805 |
705 |
219.1 |
25 |
360 |
94.8 |
