DJ61Y-160P低温高压截止阀（BW）产品规范
公称压力：16.0MPa
公称通径：10mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
DJ61Y-160P低温高压截止阀（BW）主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
密封圈：紫铜
阀瓣：堆焊司太立合金

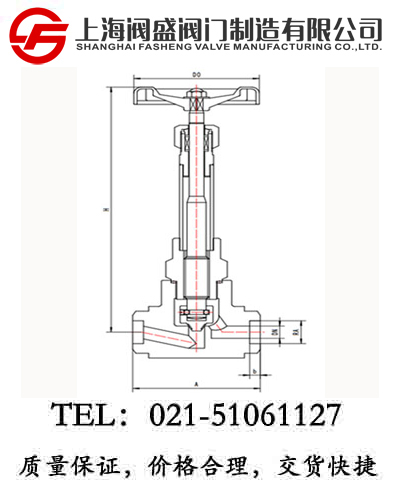

DJ61Y-160P低温高压截止阀（BW）外型尺寸与连接尺寸
|
产品型号 |
DJ61Y-160P低温高压截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
RA |
D0 |
|
733J6AD2C3 |
6 |
90 |
253 |
247 |
8 |
14.5 |
75 |
0.89 |
|
733J10AD2C3 |
10 |
90 |
310 |
300 |
8 |
18.5 |
75 |
1.16 |
|
733J15AD2C3 |
15 |
100 |
320 |
310 |
8 |
22.5 |
75 |
1.58 |
|
733J20AD2C3 |
20 |
100 |
365 |
350 |
8 |
28.5 |
100 |
1.89 |
|
733J25AD2C3 |
25 |
120 |
375 |
360 |
8 |
34.5 |
100 |
2.66 |
