DA42F-40P低温安全阀产品规范
产品类型：弹簧直接作用全启式
公称压力：4.0MPa
公称通径：25mm～200mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
DA42F-40P低温安全阀主要零部件材料
阀体、阀座、阀瓣、阀杆：不锈钢
弹簧：不锈钢
阀瓣密封圈：增强聚四氟乙烯
|
DA42F-40P低温安全阀主要技术参数
|
产品代号 |
整定压力
(MPa) |
密封压力
(MPa) |
排量
系数 |
|
422Fa |
2.5～3.2 |
2.25～2.88 |
0.67 |
|
422Fb |
2.0～2.5 |
1.80～2.25 |
|
422Fc |
1.6～2.0 |
1.44～1.80 |
|
422Fd |
1.3～1.6 |
1.17～1.44 |
|
422Fe |
1.0～1.3 |
0.90～1.17 |
|
422Ff |
0.8～1.0 |
0.72～0.90 |
|
422Fg |
0.6～0.8 |
0.54～0.72 | |

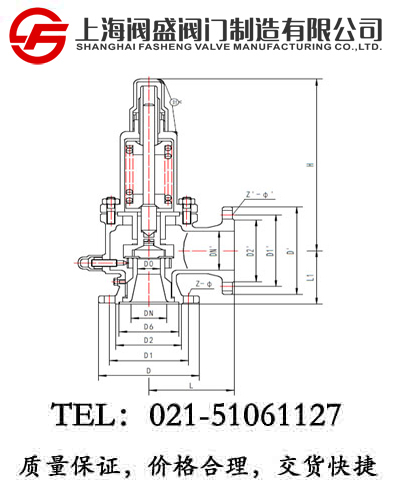

DA42F-40P低温安全阀外型尺寸与连接尺寸
|
产品型号 |
DA42F-40P低温安全阀 |
重量
(kg) |
|
产品代号 |
DN
(mm) |
尺寸(mm) |
|
D0 |
D |
D1 |
D2 |
D6 |
L |
Z-Ф |
DN′ |
D′ |
D1′ |
D2′ |
L1 |
H |
Z′-Φ′ |
|
422Fa～g25ABA3 |
25 |
15 |
115 |
85 |
65 |
58 |
110 |
4-14 |
32 |
140 |
100 |
78 |
95 |
370 |
4-18 |
12.0 |
|
422Fa～g32ABA3 |
32 |
20 |
140 |
100 |
78 |
66 |
115 |
4-18 |
40 |
150 |
110 |
85 |
100 |
380 |
4-18 |
13.1 |
|
422Fa～g40ABA3 |
40 |
25 |
150 |
110 |
85 |
76 |
120 |
4-18 |
50 |
165 |
125 |
100 |
110 |
405 |
4-18 |
13.7 |
|
422Fa～g50ABA3 |
50 |
32 |
165 |
125 |
100 |
88 |
135 |
4-18 |
65 |
185 |
145 |
120 |
120 |
450 |
4-18 |
19.5 |
|
422Fa～g80ABA3 |
80 |
50 |
200 |
160 |
135 |
121 |
170 |
8-18 |
100 |
220 |
180 |
155 |
135 |
525 |
8-18 |
57.3 |
|
422Fa～g100ABA3 |
100 |
65 |
235 |
190 |
160 |
150 |
195 |
8-23 |
125 |
250 |
210 |
185 |
175 |
690 |
8-18 |
86.2 |
|
422Fa～g150ABA3 |
150 |
100 |
300 |
250 |
218 |
204 |
255 |
8-26 |
175 |
310 |
270 |
240 |
230 |
840 |
8-23 |
167 |
|
422Fa～g200ABA3 |
200 |
125 |
375 |
320 |
282 |
260 |
300 |
12-30 |
250 |
405 |
355 |
320 |
260 |
990 |
12-26 |
285 |
使用、维护主要事项：
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
