J11W-40P针型阀产品规范
公称压力：4.0MPa
公称通径：6mm～25mm
适用介质：O2、N2、Ar、NG、C2H4等
适用温度：-40～+80℃
连接方式：螺纹
介质流向：由阀顶下面向上流
J11W-40P针型阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
阀瓣：不锈钢
填料：PTFE

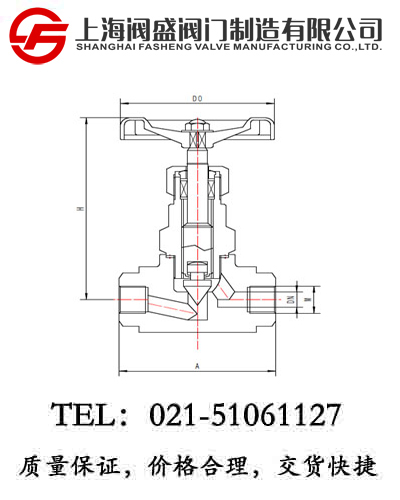

J11W-40P针型阀外型尺寸与连接尺寸
|
产品型号 |
J11W-40P针型阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
M（NPT） |
D0 |
|
444N6AA2D4 |
6 |
70 |
95 |
85 |
1/4 |
75 |
0.71 |
|
444N10AA2D4 |
10 |
75 |
95 |
85 |
3/8 |
75 |
0.93 |
|
444N15AA2D4 |
15 |
80 |
100 |
90 |
1/2 |
75 |
1.26 |
|
444N20AA2D4 |
20 |
85 |
110 |
95 |
3/4 |
100 |
1.52 |
|
444N25AA2D4 |
25 |
90 |
110 |
95 |
1 |
100 |
2.15 |
