GD-J型系列高真空挡板阀(又称角阀)是用于真空系统中用来切断或接通气流之用。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。GD-J为角通型式,GD-S为带预抽口的三通型式。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
|
|
|
适用范围(Pa) |
2x105～1.3x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
|
安装位置 |
任意 | |  |
|
|
|

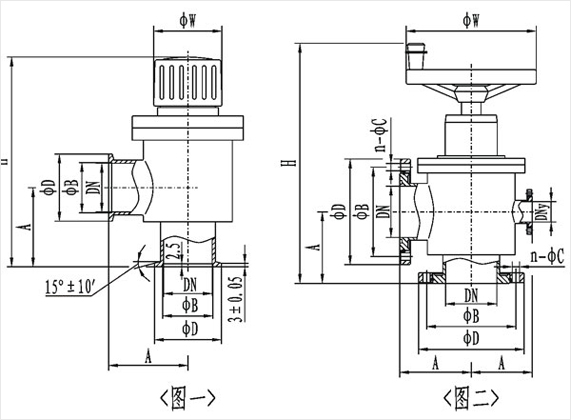

GD-J型系列高真空挡板阀(图一)(KF)连接及外形尺寸 | |
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
|
ΦW |
法兰标准 |
|
GD-J10/KF |
10 |
30 |
12.2 |
122 |
30 |
|
36 |
GB4982 |
|
GD-J16/KF |
16 |
30 |
17.2 |
132 |
40 |
|
36 |
|
GD-J25/KF |
25 |
40 |
26.2 |
158 |
50 |
|
50 |
|
GD-J40/KF |
40 |
55 |
41.2 |
180 |
65 |
|
56 |
|
GD-J50/KF |
50 |
75 |
52.2 |
278 |
70 |
|
100 |
/ | |
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
ΦW |
n-ΦC |
DNy(预抽口) |
法兰标准 |
|
GD-J50 |
50 |
110 |
90 |
278 |
70 |
100 |
4-Φ9 |
/ |
GB/T6070 |
|
GD-J63 |
63 |
130 |
110 |
390 |
88 |
160 |
|
GD-J80 |
80 |
145 |
125 |
432 |
88 |
8-Φ9 |
|
GD-J100 |
100 |
165 |
145 |
460 |
108 |
|
GD-J(S)150 |
150 |
220 |
195 |
636 |
138 |
200 |
8-Φ11 |
DN40(GB4982) |
JB919 |
|
GD-J(S)160 |
160 |
225 |
200 |
636 |
138 |
|
GB/T6070 |
|
GD-J(S)200 |
200 |
285 |
260 |
788 |
200 |
12-Φ11 |
DN50(GB/T6070) |
|
GD-J(S)250 |
250 |
335 |
310 |
820 |
208 |
250 |
DN63(GB/T6070) |
|
GD-J(S)300 |
300 |
380 |
350 |
980 |
250 |
8-Φ14 |
DN80(GB/T6070) |
JB919 | |
