  • GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)

GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)

  • 产品名称:GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)
  • 产品型号:GDQ-J(b)型
  • 产品口径:DN10-40mm
  • 产品压力:负压
  • 产品材质:碳钢,不锈钢
  • 联系电话:021-51061127
  • 联系传真:021-51062214
  • Email:fashengfamen@126.com
  • 联系人:陈云非
  • 联系手机:18217570461
  • QQ:203398752
  • 公司名:上海阀盛阀门制造有限公司
  • 帐号:03416900040048386
  • 开户行:农行上海水清南路支行
  • 售后承诺:质保一年,质量三包:包修、包换、包退。

上海阀盛阀门制造有限公司主要生产GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封),可提供GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)价格,GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)说明书,GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)实物图,GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)结构图,GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)外形尺寸,GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)执行标准,GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)工作原理,GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)作用特点。

GDQ-J(b)-A型气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一优点,是真空设备的自动化首选阀门之一。阀门适于介质为空气及非腐蚀性气体。
GDQ-J(b)型电、气动高真空挡板阀(带波纹管密封)主要技术性能:
适用范围(Pa)
2x105~1.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
适用温度(℃)
-25~+40
气源压力(MPa)
0.4~0.6
法兰标准
GB4982
安装位置
任意
电源电压
标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信号反馈
标准出厂:不带反馈信号
特殊指定:微动开关DC/AC5~240V

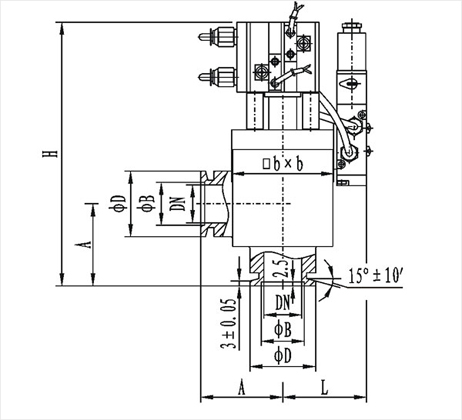

GDQ-J(b)、气高真空(管密封)连接及外形尺寸:
型号
通径(DN)
ΦD
ΦB
H
A
L
bxb
GDQ-J10(b)A
10
30
12.2
139
40
40
40x40
GDQ-J16(b)A
16
30
17.2
139
40
40
40x40
GDQ-J25(b)A
25
40
26.2
161
50
51
62x62
GDQ-J40(b)A
40
55
41.2
191
65
60
80x80
